検証・・・落下試験



  ●

矩形管内の砂


  ● 初期は密集状態
  ● 重力落下
  ● 上は通気
  ● 計算終了時の圧力は一定

  検証・・・U字管内落下試験
  ●　U時間の上部に砂を初期配置
●　砂は初期に密集状態
●　両端は大気通気
●　重力落下
●　砂の最終形状は↓

    実　験---BARRACUDA
  検証-U字管落下試験
お問い合わせ：
株式会社CFD研究所　cfd@cfdlaboratory.com
　Tel：053-455-6161　Fax：053-455-6165


  検証・・・重力ホッパー“砂時計”

  ● 　 7.62cmの直径の管
  ●   ふるい砂(細かい)
  ●   オリフィスを通って重力落下





  ホッパー内部観察
    重力ホッパー内の粒子流動は流体のように静水圧で制御されるわけでjはない。上面は安息角の円錐形状である。BARRACUDAで計算された粒子量とウォームホール形成は想定データと非常によく一致している。


BARRACUDA_CPFD　ホッパー　サイクロン　　CFBライザー　　解析機能　なぜ必要か？　手法　 適用検証

2007年2月21日、23日BARRACUDA-CPFD無料セミナー開催
実験は2D-BARRACUDA-CPFD計算HA3D

  流動層の検証例：KUIPER'S　2D実験-BARRACUDA-CPFD(粒子内ボイドデータとの整合性)



●

2次元ベッド、57cm幅、1.5cm奥行き、50cmベッド高さ


  ● 500μ粒子、2.66g/cm3
  ● 格子速度：　0.25m/s
  ● ジェット速度：　10m/s

    Particle-Flow
粒子流動		 Particle-Vol-fraction
粒子体積率		 Particle-Species
粒子の混合
  検証・・・気泡-実験とBARRACUDA

  Kuipers, et al(1992) Photos
    実　験---BARRACUDA

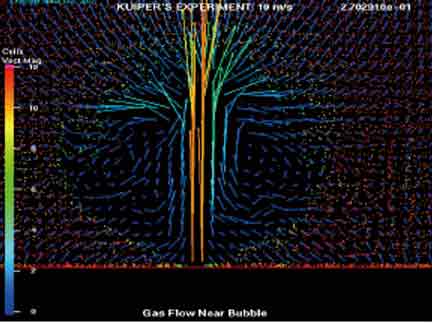

粒子“気泡”気泡ガス流動
BARRACUDA
BARRACUDA_CPFD　ホッパー　サイクロン　　CFBライザー　　解析機能　なぜ必要か？　手法　 適用検証
  お問い合わせ：
株式会社CFD研究所　cfd@cfdlaboratory.com
　Tel：053-455-6161　Fax：053-455-6165

  検証・・・平均ポロシティ(空隙率)

  　
   測定値と良く一致している。







BARRACUDA
時間平均値

 測定値
  シミュレーションと実験ケース
      ●　静的なベッドのスタートアップ
●　分配板を通過する一様流速
●　Umfまでのランプ速度
●　流動床形成後、中間高さ側面高速ジェット流入
●　高速ビデオと比較
  BARRACUDA　　　SNL実験
Sandia国立研究所
2Dヘッドシミュレーションとデータ分析
