version10.0の特徴と機能拡張

【Version10.0の新機能・特徴】・　流体・構造連成モデル・　熱応力モデル(メタル・型) ・　鋳鉄凝固モデル・粒子状流動モデル・　造波機能追加・　水分乾燥モデル・　固体溶質溶解モデル・　SMP並列版拡張・　マテリアルオプションの追加

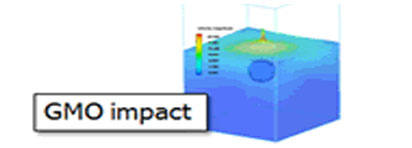

	FSI(Fluid　Structure　Interaction)model_流体と構造連成モデル有限要素法で、流体と構造連成している。流体からの圧力,熱勾配,強制支持,による固体変形を表す。モデルでは微小変形を記述〔充填、型内凝固計算結果を用いて、熱応力計算(リスタート計算)〕

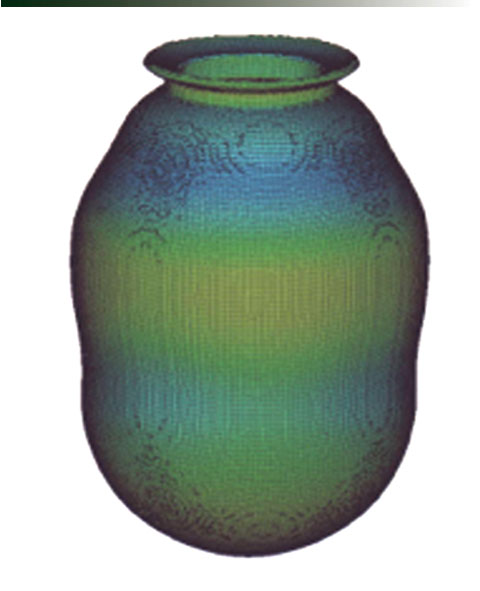

	熱応力モデルメタル冷却時の変形と熱応力による型内変形を同時にシミュレートする。
	鋳鉄凝固モデルシンプル凝固収縮モデルとあわせ鋳鉄凝固モデルを記述オーステナイト,グラファイト(黒鉛),カーバイドの形成状態を予測する。
	粒子状流動モデルサンドコアシューティングプロセスも可能型透過モデルパーナブルモールドモデルは断熱バブルモデルと組み込まれポーラスサンドモールド充填時のエア透過高圧ダイカスト充填時にしばしば利用される。
造波機能追加	下記参照 flow3d-what-new-in-version-10.html

	水分乾燥モデル・等温モデルは砂型とサンドコアの充填と凝固時・２相モデル(液体とガス)は、ポーラスマテリアル(紙,繊維,サンドコア)の乾燥プロセスをシミュレートする。

	溶質溶解モデル薬剤の結晶,岩塩の固体溶質の溶解を記述する。
VAN GENUCHTEN モデル	圧力飽和度の拡張によりポーラスメディア内の不飽和の精度向上
	STLファイルをバッフル定義に使う STLデータは階段状のバッフルで表される。塗装膜は接触線でシミュレートする。

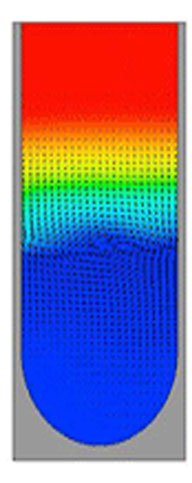

	液体とガス界面における温度スリップ左図は、初期温度分布中央は、振動10回後T=15S (従来のモデル) 右図は、振動10回後T=15S(温度スリップモデル)
		SMP並列版解析スピード 4コアで、黒の折れ線は約3.3倍のスピードを表す。
		4コアで、青の折れ線は約3.2倍のスピードを表す。
		4コアで、赤の折れ線は約2.8倍のスピードを表す。
		4コアで、緑の折れ線は約2.5倍のスピードを表す。

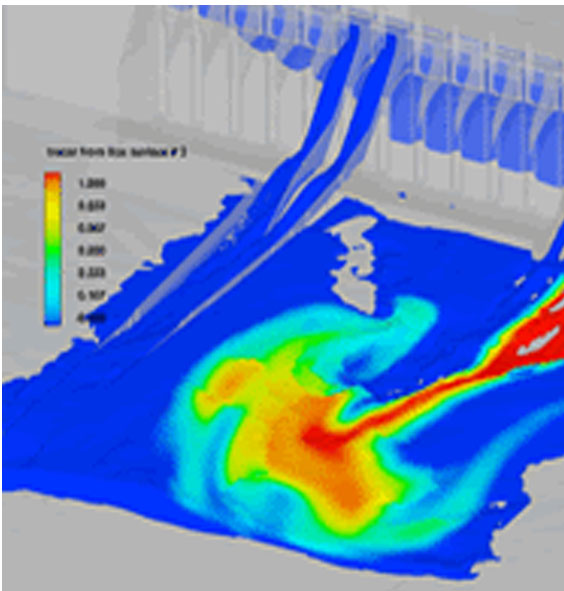

	ﾌﾛｰトレース (流れ追跡) それぞれのフラックス面の同時追跡機能GUIに追加
